1992'DEN BERİ HASSAS TALAŞLI İMALAT

DİŞLİ İMALATI & DİŞLİ TAŞLAMA
YÜKSEK HASSASİYETLİ CNC ÇÖZÜMLER

İstanbul İkitelli OSB'de özel dişli imalatı, CNC dişli taşlama, ağır sanayi redüktör parçaları ve hassas makina yedek parça üretimi. 2500 mm çap, 20 modül kapasitesi, Niles 800 CNC profil dişli taşlama parkuru ile dişli hesap, tasarım ve imalat çözümleri.

2500mm Dişli İmalat Çapı
20MN Modül Kapasitesi
30+Yıl Sektörel Tecrübe
ISO9001 TSE & CE Sertifikalı
Teknik Çizim Gönder & Teklif Al Dişli Taşlama Tezgahlarımızı İncele
MÜHENDİSLİK & DİŞLİ İMALATI KILAVUZU

Teknik Dişli Hesaplama Programları

Dişli imalatı ve dişli taşlama öncesi temel ölçüleri ve taslak kütük malzeme ağırlıklarını anında hesaplayabilirsiniz.

Düz Dişli İmalatı Geometri Hesaplayıcı

Helis Dişli İmalatı Geometri Hesaplayıcı

Dişli Taslak Malzeme Ağırlığı & Fiyat Hesabı

ρ = 7.85 g/cm³

Koni Dişli Geometri Hesaplayıcı (90° Eksen)

YENİ — ÖZEL HESAPLAMA ARAÇLARI

7 Ayrı Sayfa — Profesyonel Dişli Hesaplayıcılar

ISO 6336, DIN 780 ve AGMA 6010 standartlarına uygun. Her araç ayrı bir sayfada — doğrudan erişim, paylaşılabilir URL, SEO dostu.

Dişli Merkez Hesabı

Pinyon + çark çifti: merkez mesafesi, tork, RPM, kuvvetler, eğilme gerilmesi.

Düz/Helis Tork & RPM AGMA 6010

Planet Dişli Hesabı

Epicyclic (güneş-gezegen-halka): 3 profil kaydırma, 3/4/5 gezegen, uyumluluk.

3 Dişli 3/4/5 Gezegen Uyumluluk

Sonsuz Vida ve Dişli

Worm gear tam sistemi: vidayı ve çarkı birlikte tasarla. Çaplar, ilerleme.

Worm Gear Verimlilik Kuvvet

Helis Çark Hesabı

Azdırma Tezgahları için helis çark hesabı: modül, helis açısı ve helis sabitine göre en yakın çark kombinasyonu.

Çark Kombinasyonu Helis Sabiti Azdırma

Wk Hesabı

Modül, diş sayısı ve profil kaydırmadan k diş üzerinden diş kalınlığı (Wk).

ISO 6336 Top Tanesi k Diş

Modül Hesabı (Wk'dan)

Bilinmeyen dişlinin modülünü ölçülen Wk, diş sayısı ve k değerinden bulun.

Bilinmeyen Dişli DIN 780 Yedek Parça

Divizör Taksimat Hesabı

Taksimat çarkı (40, 60, 90 diş) ile eşit bölme. Kol tur sayısı ve delik hesabı.

40/60/90 Çark CNC Freze Dişli İmalat
Tüm Hesaplama Araçlarını Gör

Zincir Dişli Ölçü Hesabı

Adım (İnç / Kod) Diş Sayısı (Z) Makara Çapı (Ø D)
Diş Üstü Çapı (Ø da) Bölüm Dairesi (Ø do) Diş Dibi Çapı (Ø df)
Min Max Teorik Teorik
169.86 178.24 162.37 146.49
Önerilen Diş Üstü Çapı Maksimum Göbek Çapı (Ø dgmax)
170.62 136.07
Kontrol Ölçüleri (Tolerans h11)
MRC (Çift Z) MRT (Tek Z) MDC (Çift Z) MDT (Tek Z)
177.75 - 146.49 -
Farklı Pim/Makara Çapı İse
Özel MRC Özel MRT
- -

Standart Diş Kalınlıkları (DIN 8187)

Zincir Adım P (mm) Diş Genişliği (mm)
B1 b1 B2 B3
03B-5.002.32.2--
04B-6.002.62.5--
05B-8.002.82.78.3-
06B3/8"9.5255.35.215.425.6
08B1/2"12.707.27.021.034.9
10B5/8"15.8759.19.025.542.1
12B3/4"19.0511.110.830.349.8
16B1"25.4016.215.847.779.6
20B1 1/4"31.7518.518.254.691.0
24B1 1/2"38.1024.123.672.0120.3
28B1 3/4"44.4529.428.888.4148.0
32B2"50.8029.428.887.4146.0
40B2 1/2"63.5036.035.0107.0-
48B3"76.2043.042.0133.0-
56B3 1/2"88.9050.049.0156.0-
64B4"101.6057.056.0176.0-
72B4 1/2"114.3064.063.0199.0-
KURUMSAL PROFİL

Dişli İmalatı ve Makina Yedek Parça Üretiminde 30 Yıllık Tecrübe

1992 yılında kurulan Başkan Redüktör, özel dişli imalatı, yüksek hassasiyetli dişli taşlama ve fason talaşlı imalat alanında Türkiye'nin önde gelen sanayi kuruluşlarına çözüm ortaklığı sunmaktadır.

İkitelli OSB'deki modern imalat tesisimizde CNC altyapımız ile mühendislik çeliklerini işleyerek; ağır sanayi dişlileri, vida, somun, mil, merdane, makina yedek parça imalatı ve özel redüktör üretimi gerçekleştiriyoruz.

ISO 9001:2015 Kalite Yönetimi
CE Avrupa Standartları Uygunluğu
TSE Standartlarında Dişli İmalatı

Hassas Ölçüm & Yüksek Mukavemet

Projenin her aşamasında dişli taşlama toleranslarına tam uyum ve hassas ölçüm cihazlarımız ile %100 kalite kontrol sağlıyoruz.

TEKNOLOJİK GÜÇ

Dişli Taşlama ve Dişli İmalatı Makine Parkuru

Büyük Çap Dişli İmalatı
TOS OF16 Dişli Açma Tezgahı - 2500mm çap ve 20 modül kapasiteli ağır sanayi dişli imalat makinesi

TOS OF16 Dişli Açma Tezgahı

  • İşleme Çapı: 2500 mm
  • Modül Kapasitesi: 20 Modül
CNC Dişli Taşlama
NILES 800 CNC Dişli Taşlama Tezgahı - 1100mm çap hassas dişli taşlama makinesi

NILES 800 Dişli Taşlama Tezgahı

  • İşleme Çapı: 1100 mm'ye Kadar
  • Modül Kapasitesi: MN: 20
Azdırma Dişli İmalatı
PFAUTER RS16 Dişli Tezgahı - 1850mm çap azdırma dişli imalat makinesi

PFAUTER RS16 Dişli Tezgahı

  • İşleme Çapı: 1850 mm'ye Kadar
  • Modül Kapasitesi: MN: 20
UZMANLIK ALANLARIMIZ

Dişli İmalatı & Makina Yedek Parça Hizmetlerimiz

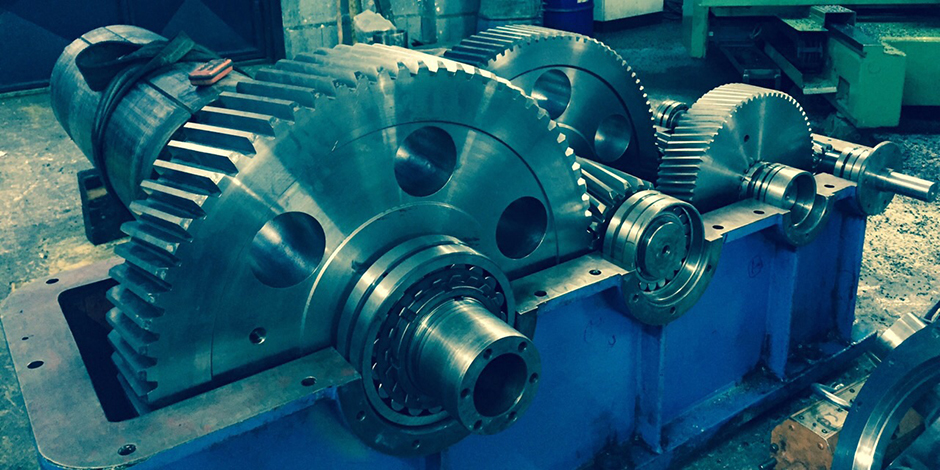

Özel Dişli & Redüktör İmalatı

Sektörel ihtiyaca özel gövde tasarımı, modül hesabı, yüksek torklu dişli imalatı ve ağır sanayi redüktör üretimi.

CNC Dişli Taşlama Hizmeti

Sürtünme ve gürültüyü minimuma indiren, yüksek devir ve yük altında çalışan çarklarda pürüzsüz profil dişli taşlama.

Makina Yedek Parça İmalatı

Çelik, bronz, döküm ve alaşımlı metallerden hassas mil, merdane, kovan, somun ve özel makina parçası üretimi.

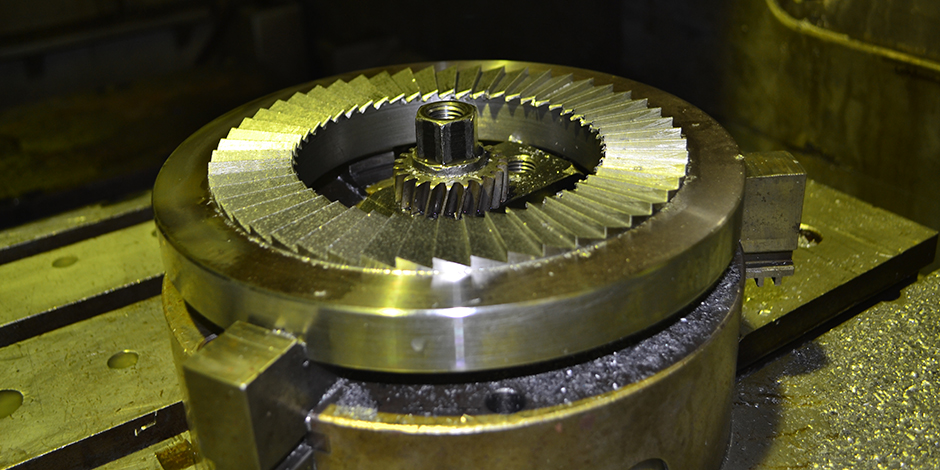

Ayna Mahruti & Helis Dişli İmalatı

İş makineleri ve sanayi tesisleri için mukavemeti artırılmış ayna mahruti, helis ve konik dişli açma hizmetleri.

GÜVENDİKLERİ MARKA

Birlikte Çalıştığımız Sektör Liderleri

DİZAYN GRUP
MTC METAL
VENA PASLANMAZ
ÇELEBİ HAVA YOLLARI
HAVAŞ
MNG AIRLINES
THY DO & CO
ERİNAN MAKİNA
ADELL ARMATÜR
PRESSAN
İLETİŞİME GEÇİN

Dişli İmalatı ve Makina Yedek Parça Talebiniz İçin Ulaşın

Fabrika / Adres

Ziya Gökalp Mahallesi Tormak Sanayi Sitesi Y Blok No: 19, 34306 Başakşehir / İkitelli / İstanbul

Telefon Hattı

0212 485 96 38 / 0212 485 96 39

Hızlı Teklif Formu

Ziya Gökalp Mah. Tormak San. Sit. Y Blok No:19, 34306 Başakşehir / İkitelli / İstanbul — Yol Tarifi Al
